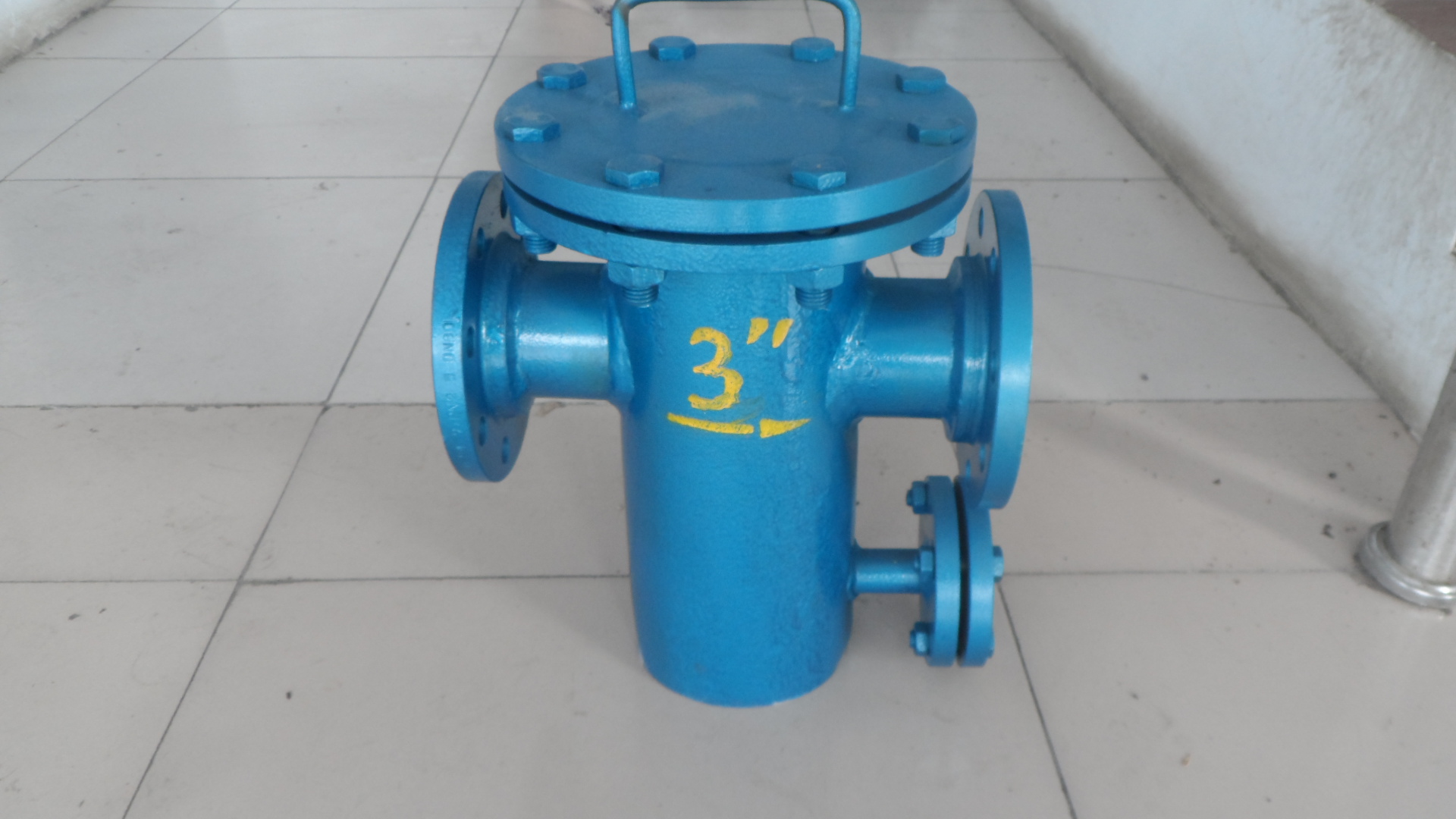

篮式过滤器主要特点
篮式过滤器是除去液体中含有少量固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作；也是提高产品纯度、净化气体的小型设备。因此，篮式过滤器广泛应用于石油、化工、化纤、医药、食品等工业。篮式过滤器有壳体、排污盖、滤芯、滤网、螺栓等组成。篮式过滤器网眼总面积是入口管道截面积的3-4倍，压差为0.05-0.15，压力在设计有不同。上海一环生产的篮式过滤器共有四种形式：直通平底篮式过滤器；直通弧底篮式过滤器；高低接管平底篮式过滤器；高低接管弧底篮式过滤器；
直通蓝式过滤器 单位：（mm）
|
DN |
Ø |
L |
H |
H2 |
～H |
W（in） |
WT(㎏) |
|
|
PN2.0 |
PN5.0 |
|||||||
|
25 |
76 |
220 |
100 |
260 |
480 |
R3/8 |
8.9 |
15.7 |
|
32 |
76 |
220 |
105 |
270 |
495 |
R3/8 |
11.8 |
19.2 |
|
40 |
114 |
280 |
120 |
300 |
550 |
R3/8 |
16.4 |
23.6 |
|
50 |
114 |
280 |
120 |
300 |
550 |
R1/2 |
20.0 |
28.9 |
|
65 |
140 |
330 |
130 |
350 |
650 |
R1/2 |
29.6 |
48.4 |
|
80 |
168 |
340 |
140 |
400 |
740 |
R1/2 |
38.8 |
65.3 |
|
100 |
219 |
420 |
160 |
470 |
880 |
R3/4 |
71.0 |
126.3 |
|
150 |
273 |
500 |
190 |
620 |
1175 |
R3/4 |
120.5 |
248.0 |
直通蓝式过滤器 单位：（mm）
|
DN |
Do |
n-Y |
Ø |
L |
H1 |
H2 |
H3 |
～H |
W(in) |
WT(㎏) |
|
200 |
290 |
4-16 |
325 |
560 |
540 |
230 |
1180 |
1875 |
R3/4 |
327.1 |
|
250 |
375 |
4-16 |
426 |
660 |
650 |
270 |
1350 |
2170 |
R3/4 |
472.3 |
|
300 |
420 |
4-16 |
480 |
750 |
860 |
320 |
1620 |
2690 |
R3/4 |
624.9 |
|
350 |
460 |
4-20 |
500 |
800 |
1010 |
370 |
1830 |
3085 |
R1 |
897 |
|
400 |
500 |
4-20 |
550 |
840 |
1150 |
400 |
2020 |
3445 |
R1 |
924.6 |
|
450 |
550 |
4-24 |
600 |
960 |
1310 |
440 |
2220 |
3710 |
R1 |
1084.5 |
|
500 |
640 |
4-24 |
700 |
1080 |
1440 |
470 |
2410 |
4145 |
R1 |
1587.5 |
高低接管蓝式过滤器 单位：（mm）
|
DN |
Ø |
L |
H1 |
H2 |
H3 |
～H |
W（in） |
WT(㎏) |
|
|
PN2.0 |
PN5.0 |
||||||||
|
25 |
76 |
220 |
110 |
70 |
280 |
520 |
R3/8 |
9.6 |
125 |
|
32 |
76 |
220 |
110 |
70 |
285 |
525 |
R3/8 |
12.9 |
168 |
|
40 |
114 |
280 |
120 |
100 |
340 |
630 |
R3/8 |
18.6 |
24.8 |
|
50 |
114 |
280 |
120 |
100 |
340 |
630 |
R1/2 |
22.7 |
29.3 |
|
65 |
140 |
330 |
160 |
110 |
400 |
750 |
R1/2 |
33.3 |
40.6 |
|
80 |
168 |
340 |
180 |
140 |
460 |
860 |
R1/2 |
44.3 |
55.2 |
|
100 |
219 |
420 |
220 |
170 |
550 |
1040 |
R3/4 |
83.0 |
103.6 |
|
150 |
273 |
500 |
310 |
220 |
720 |
1375 |
R3/4 |
140.0 |
181.5 |
